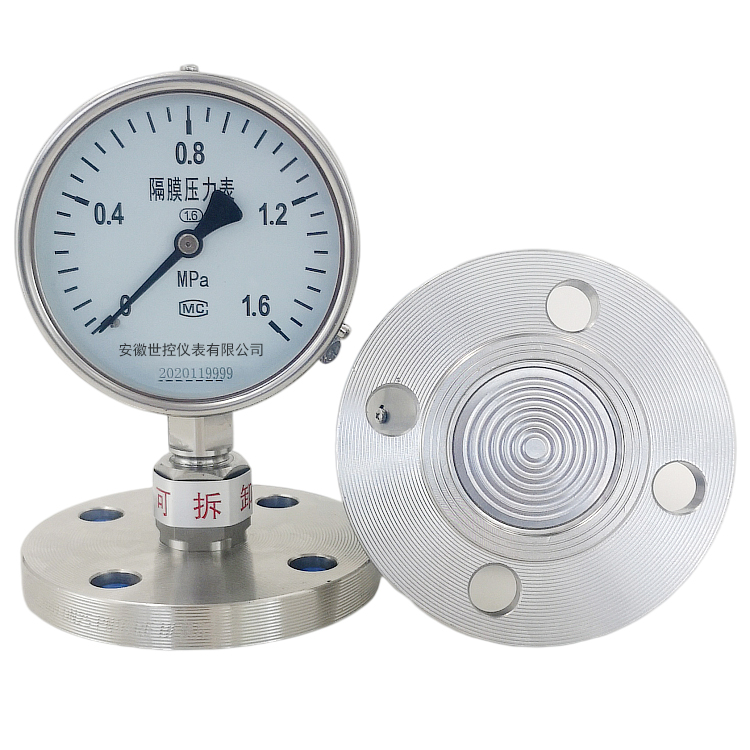

YMF法蘭式隔膜壓力表
法蘭式隔膜壓力表采用間接測量結構，用隔離膜片將被測介質與敏感元件隔開，與設備采用法蘭連接，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力
- 質量穩定：實行全過程質量監控，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶著想！
- 交貨快：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：13505509911
- 手機：18949498858
- 郵箱：56487178@qq.com
Description
法蘭式隔膜壓力表采用間接測量結構，用隔離膜片將被測介質與敏感元件隔開，與設備采用法蘭連接，適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及須***避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且要易清洗的場合。隔離器有多種材料，以適應各種不同腐蝕性介質。儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業，并有各種材質的隔離膜片及各種公稱通徑法蘭接口形式以供不同的工礦條件選用。
隔膜壓力表技術參數：
功能表頭 | 各型壓力儀表 |
精度等級(%) | 1．0；1．6；2.5；0.5 |
測量范圍(Mpa) | -0.1~0；-0.1~0．15；-0.1~0.3；-0.1~0.5；-0.1~0.9； -0.1~1.5；-0.1~2.4；0~0.1；0~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40； |
接口形式 | 法蘭式；工字法蘭式（DN10 DN15 DN20 DN25 DN32 DN40 DN50） |
執行標準 | JB/T8624-1997 |
隔膜片材質 | 316；哈氏合金C；蒙乃爾合金；，鉭合金(Ta)，氟塑料(PTFE) |
隔離器材質 | 304SS；316L；氟塑料(PTFE) |
密封圈材質 | 氟塑料(PTFE) |
密封液 | 硅油、植物油 |
溫度影響 | 在使用溫度偏離20℃±5℃時，溫度附加誤差≤0.1%/℃。 |
液位差 | 密封液比重×液位差值 |
法蘭式隔膜壓力表結構原理：
隔離膜片在被測介質壓力作用下產生變形，密封液受壓后，形成一個相當于P的壓力，傳導至壓力儀表，再有儀表顯示被測介質壓力值。
隔膜壓力表為組合型產品，有三部分組成：
上面為功能型表頭，可以選用不同功能的表頭，達到指示或者控制的目的。
中間為連接器，以適應不同介質的工作溫度和安裝位置要求。
下面為隔離器部分，隔離器有多種接口形式，滿足不同工藝連接的需要；同時隔離膜片有多種材質，滿足不同腐蝕性介質的壓力測量。
